CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO- CL5C SFP Elettronica CL5C-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.

Disponibilità immediata
€ 89,99 -25,00%
€ 67,49

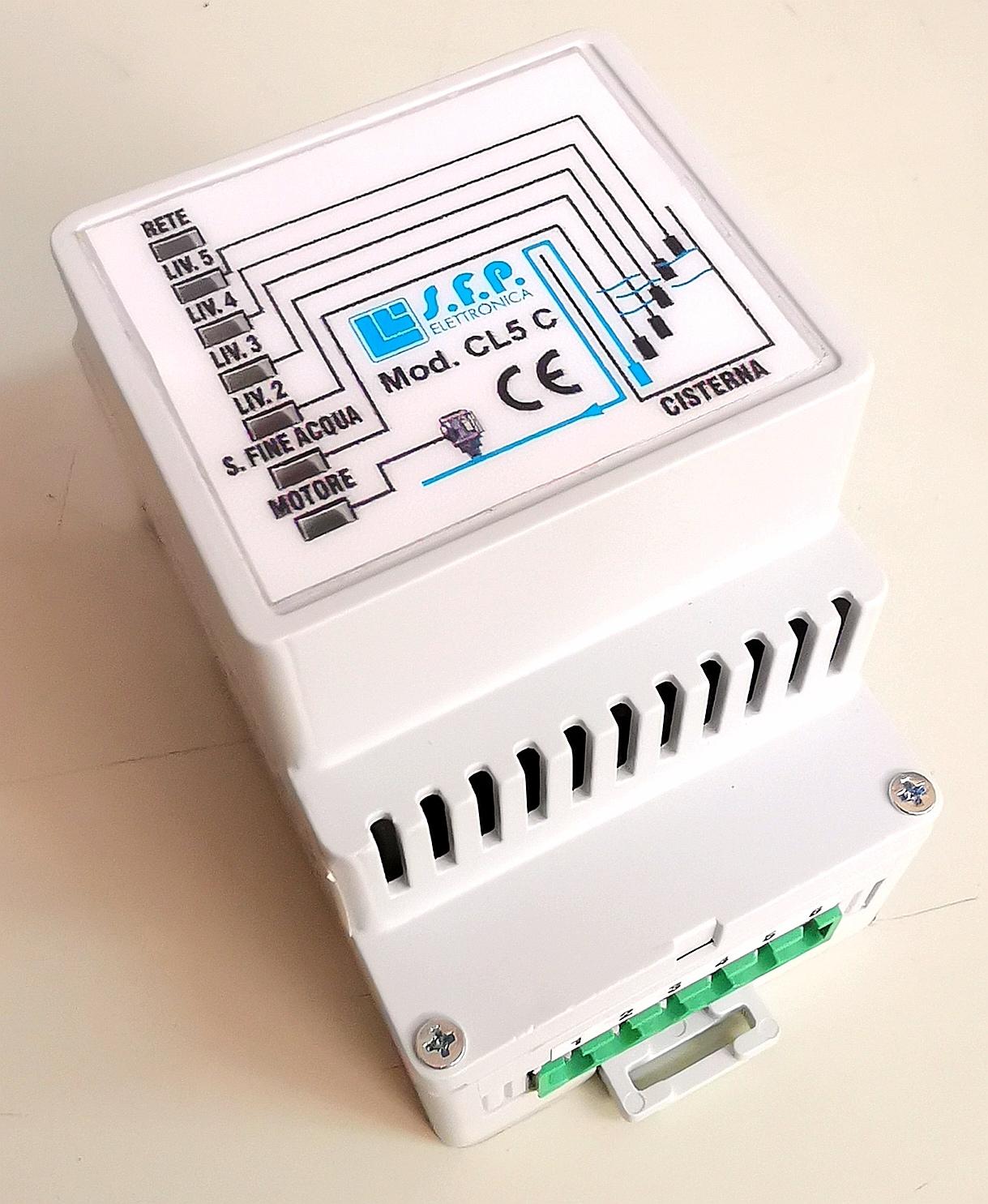

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO- CL5C SFP Elettronica CL5C
Il controllo di livello CL5C controlla lo svuotamento di un recipiente (cisterna) segnalando il livello dell’acqua con cinque sonde. La sonda più in fondo (sonda fine acqua) provvede inoltre a disabilitare la pompa/autoclave prima che il livello dell’acqua sia troppo basso, evitando così lo svuotamento del tubo di pescaggio (pigna).

DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione della cisterna sono usate cinque sonde:
1.Sonda fine acqua
2.Sonda minim
3.Sonda media
4.Sonda media alta
5.Sonda massima

Quando la cisterna si trova a livello di svuotamento, cioè led Sonda Fine Acqua spento (da 10 sec.), il controllo CL5C  provvede a disabilitare la pompa (led MOTORE spento). Durante la fase di riempimento della cisterna, la sonda di fine acqua, per prima, sarà sommersa dall’acqua e dopo 10” di tale condizione il controllo CL5C  provvederà ad abilitare la pompa (led MOTORE acceso).
I successivi led di livello 2, 3, 4 e 5 si accenderanno man mano che la cisterna si riempie, indicando così il livello raggiunto.
Utilizzando i morsetti da 8 a 13, il controllo CL5C può essere collegato in parallelo ad un altro CL5C in modo da ripetere a distanza la segnalazione di livello cisterna.

FUNZIONE LED DI SEGNALAZIONE
LED RETE: Acceso, indica che il circuito è alimentato
LED LIV.5: Acceso, indica che l’acqua ha superato il livello massimo
LED LIV.4: Acceso, indica che l’acqua ha superato il livello medio alto
LED LIV.3: Acceso, indica che l’acqua ha superato il livello medio
LED LIV.2: Acceso, indica che l’acqua ha superato il livello minimo
LED S.FINE ACQ: Acceso, indica che l’acqua ha superato il livello minimo per il funzionamento pompa
LED MOTORE: Acceso, indica contatto chiuso relè motore/pompa

N.B. Il morsetto COM deve essere collegato mediante sonda e posizionato in fondo alla cisterna.
