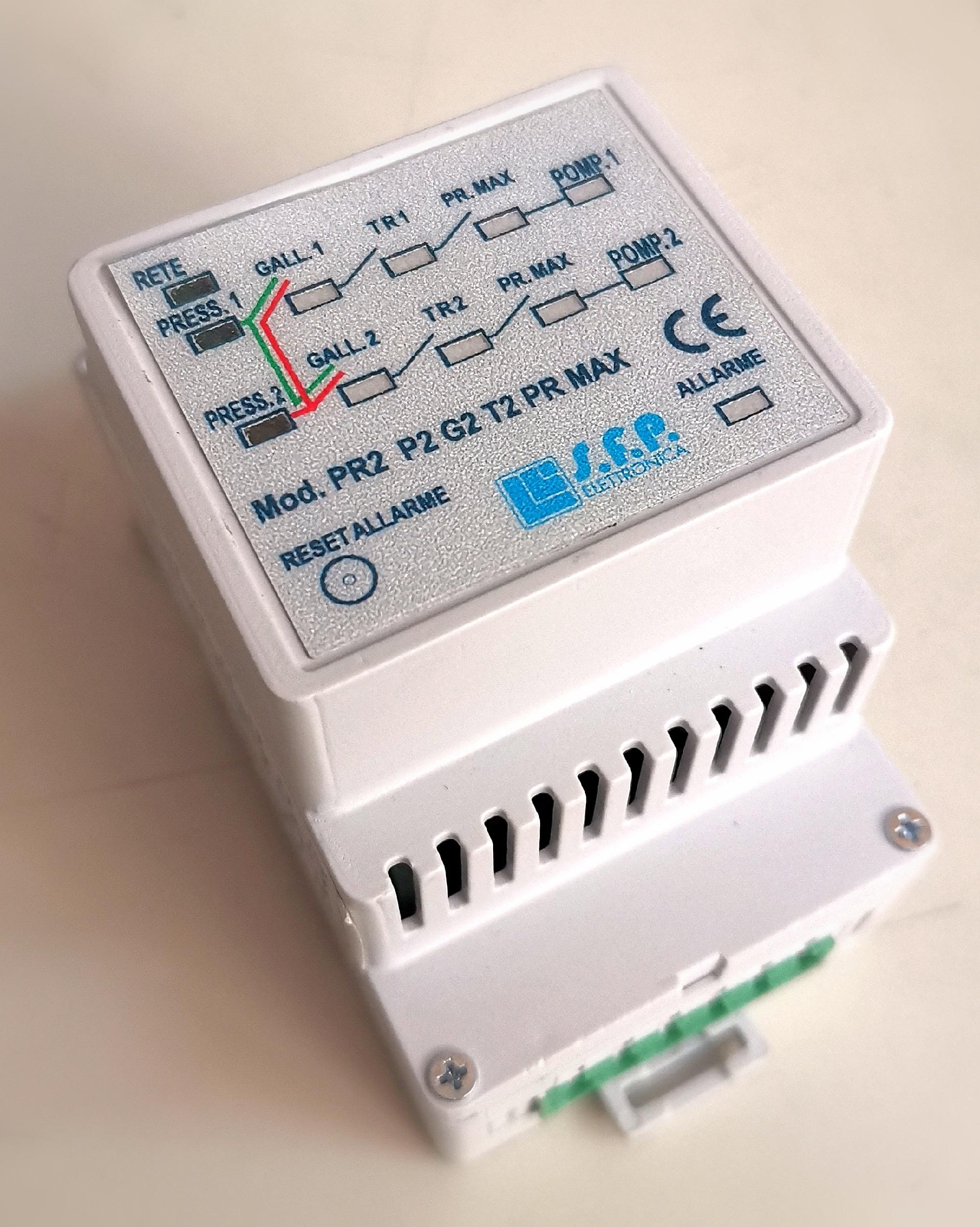

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - PR2P2G2T2-PRMAX S.F.P. elettronica PR2-P2-G2-T2-PR MAX-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.

Il controllo PR2-P2-G2-T2-PRMAX gestisce il funzionamento, in modo alternato, di due pompe che prelevano acqua da due cisterne, non comunicanti fra di loro. L’alternanza del funzionamento dei due motori ne consente un utilizzo uniforme e ne evita eventuali blocchi dovuti alla non continua attivazione. Appositi led di segnalazione indicano inoltre lo stato di funzionamento.
DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione del livello di svuotamento delle cisterne sono usati due galleggianti.
Le due pompe sono attivate tramite due pressostati.
Il controllo PR2-P2-G2-T2-PRMAX consente alternativamente l’inserzione delle due pompe ad ogni richiesta rilevata dal pressostato. Infatti, al ripetersi della richiesta, il primo pressostato provvede a far partire la seconda pompa. E’ comunque previsto il funzionamento contemporaneo di entrambe le pompe in caso di eccessiva richiesta di acqua.
Il controllo PR2-P2-G2-T2-PRMAX controlla anche il livello di acqua presente nelle cisterne mediante galleggiante, arrestando la pompa della corrispondente cisterna e segnalando con il lampeggio del led GALLEGGIANTE e del cicalino tacitabile con il pulsante di reset.
Per garantire la massima protezione, Il controllo PR2-P2-G2-T2-PRMAX è provvisto di due ingressi dove collegare il contatto NA dei termici di protezione di ogni motore. In caso di intervento magnetotermico della protezione, il PR2-P2-G2-T2-PRMAX provvede ad arrestare la pompa e a dare segnalazione visiva con il lampeggio del led TR relativo e segnalazione acustica con il cicalino, tacitabile.
Infine il controllo PR2-P2-G2-T2-PRMAX è provvisto di un ingresso per collegare un pressostato di massima pressione, da utilizzare in caso di rottura dei due pressostati. Se il contatto NC del pressostato di massima si apre, il PR2-P2-G2-T2-PRMAX provvederà a spegnere entrambi i motori e a dare segnalazione acustica e visiva con il lampeggio del led PR.MAX.
In caso di allarme, per avere una segnalazione a distanza, al morsetto 10 viene fornita una tensione positiva 12Vcc 20mA rispetto al morsetto 13 che funziona in parallelo al cicalino.
Il controllo PR2-P2-G2-T2-PRMAX è costruito per garantire sempre  il funzionamento delle pompe. In caso di guasto della parte elettronica si perde soltanto il funzionamento alternato ed ogni pompa sarà avviata e spenta dal rispettivo pressostato.
Funzione led di segnalazione
LED RETE: Acceso, indica che il dispositivo è alimentato
LED PRESS.1: Acceso, indica contatto chiuso pressostato 1
LED PRESS.2: Acceso, indica contatto chiuso pressostato 2
LED GALL.1: Acceso, indica livello acqua basso cisterna 1
LED GALL.2: Acceso, indica livello acqua basso cisterna 2
LED TR1: Acceso, indica intervento termico 1
LED TR2: Acceso, indica intervento termico 2
LED PR.MAX: Acceso, indica intervento pressostato massimo
LED POMP.1: Acceso, indica che la pompa 1 è in funzione
LED POMP.2: Acceso, indica che la pompa 2 è in funzione
