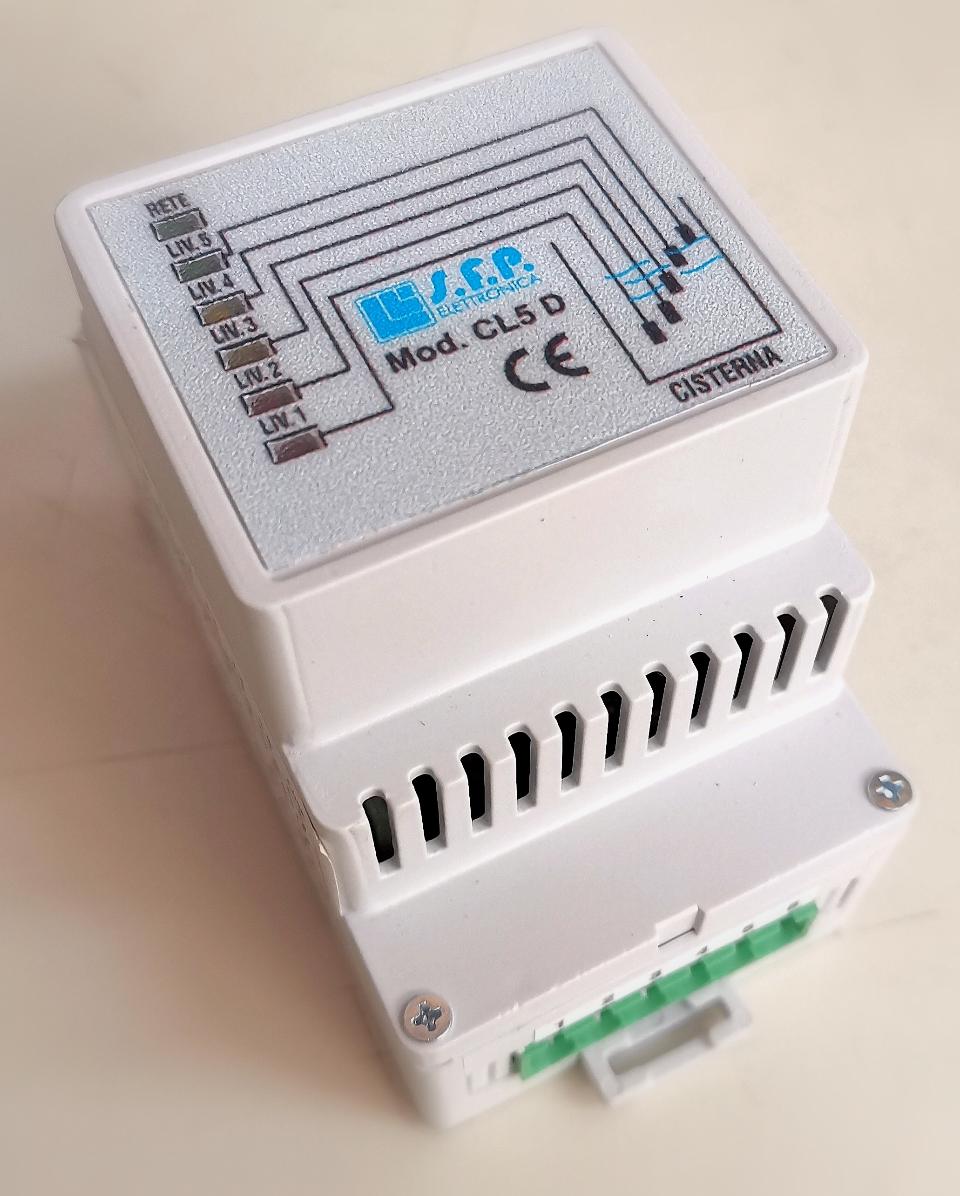

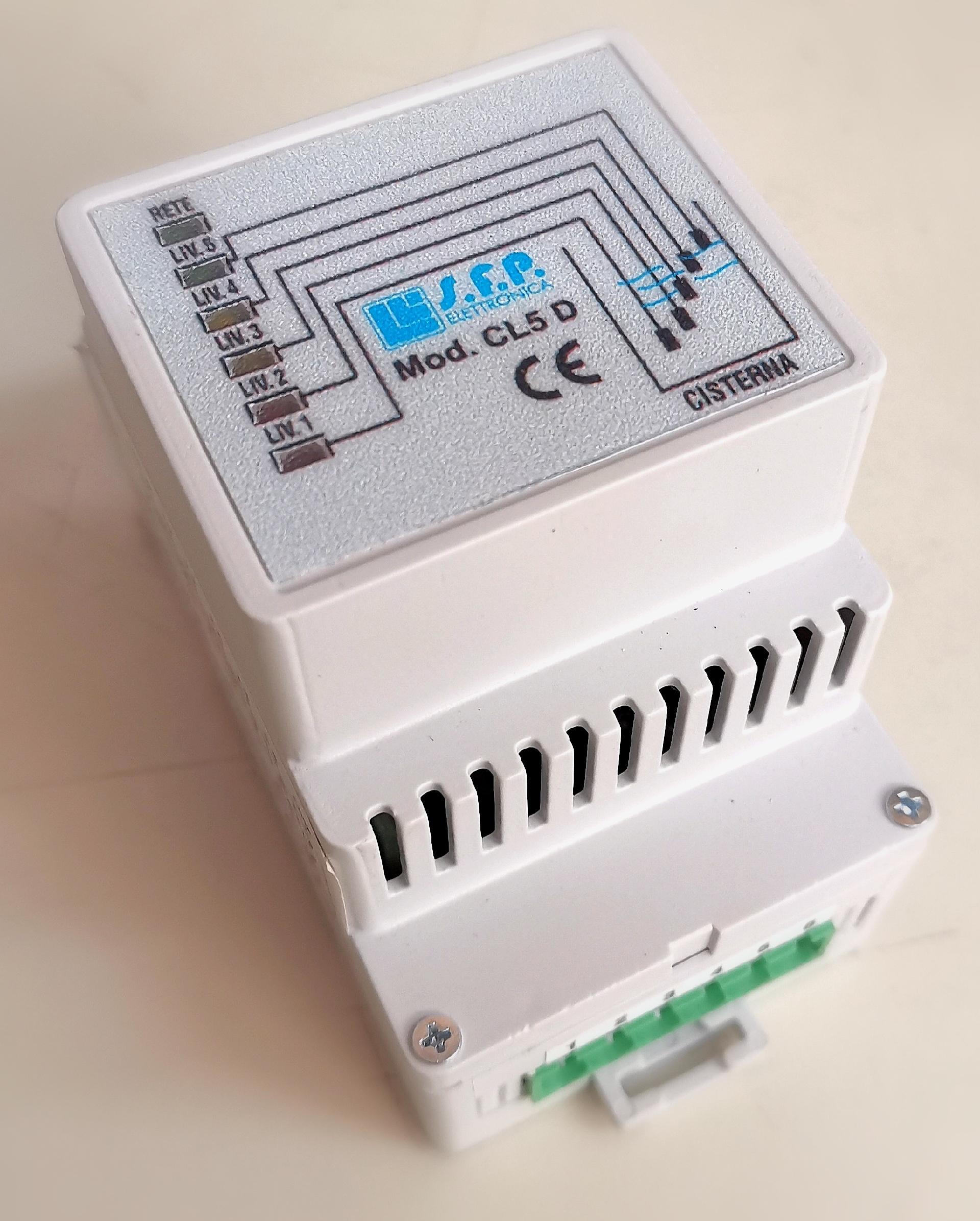

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - CL5D SFP Elettronica CL5D-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.

Il controllo di livello CL5D segna il livello dell’acqua  di un recipiente con cinque sonde e cinque led.
Ad ogni led è associato inoltre un relè. I contatti NA di questi relè sono disponibili in morsettiera, in modo da poter inviare remotamente la segnalazione.
DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione della cisterna sono usate cinque sonde di livello.
Quando le sonde sono sommerse dall’acqua ci accenderà il led corrispondente.
Inoltre il controllo CL5D fornisce ai morsetti da 4 a 9 i contatti puliti di cinque relè, che si accendono in corrispondenza di ogni led di livello.
Ai contatti dei relè è applicabile una tensione massima di 30V per una corrente di 1A
Funzione led di segnalazione:
LED RETE.: Acceso, indica che il dispositivo è alimentato
LED LIV.5: Acceso, indica che l’acqua ha superato il livello massimo
LED LIV.4: Acceso, indica che l’acqua ha superato il livello medio alto
LED LIV.3: Acceso, indica che l’acqua ha superato il livello medio
LED LIV.2: Acceso, indica che l’acqua ha superato il livello medio basso
LED LIV.1: Acceso, indica che l’acqua ha superato il livello minimo
N.B. Il morsetto COM deve essere collegato mediante sonda e posizionato in fondo al recipiente.
