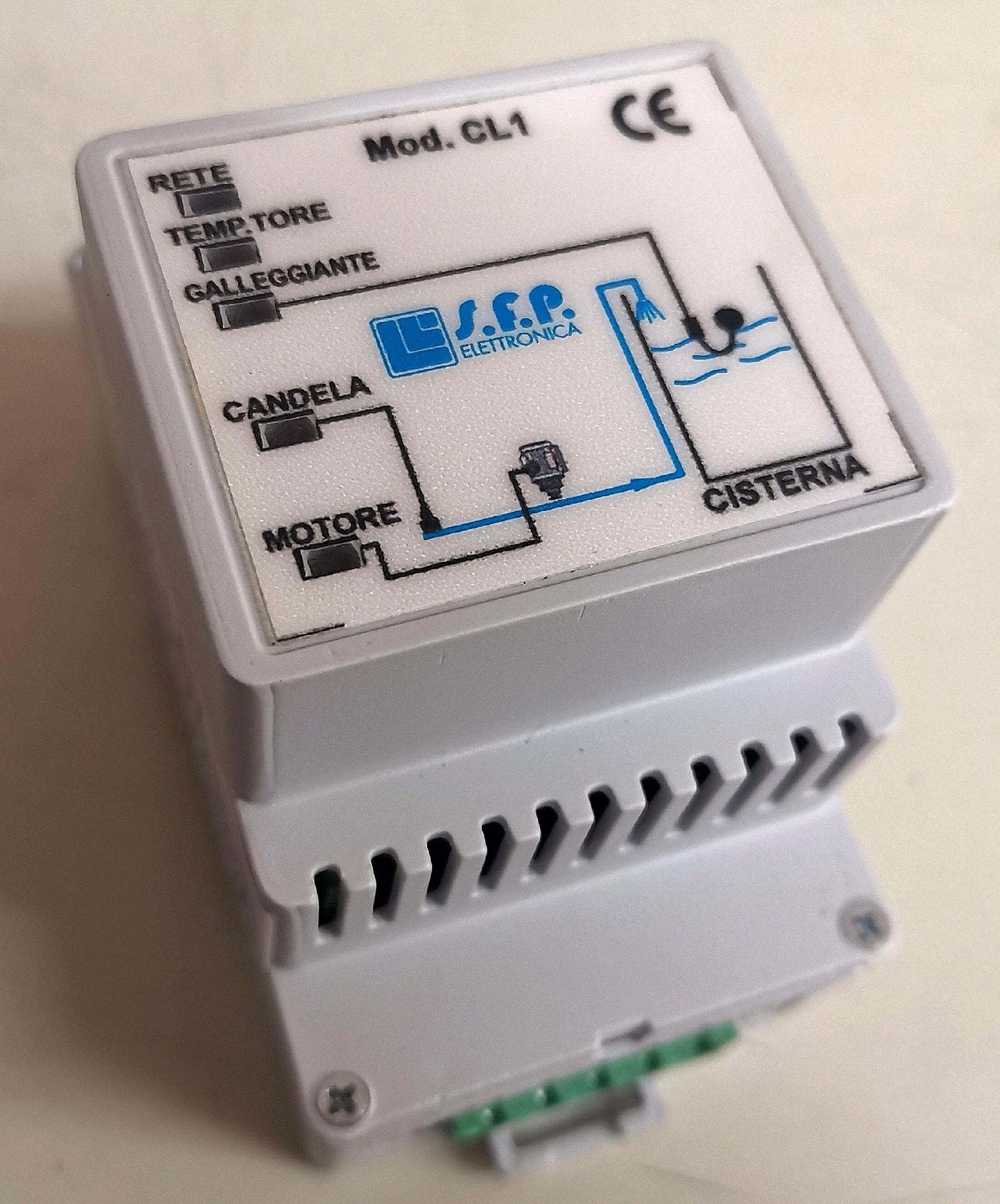

Il controllo di livello CL1 gestisce l’accensione e lo spegnimento di un motore/pompa per permettere il riempimento di una cisterna, con acqua proveniente dalla rete idrica. Appositi led di segnalazione indicano inoltre lo stato di funzionamento.
DESCRIZIONE DEL FUNZIONAMENTO:
Quando la cisterna si trova a livello basso, cioè led GALLEGGIANTE spento, se è presente l’acqua dalla rete idrica, cioè led CANDELA acceso, il controllo CL1 provvede ad avviare la pompa (led MOTORE acceso) iniziando così la fase di riempimento della cisterna. Durante la fase di riempimento della cisterna, se viene meno l’acqua dalla rete idrica, cioè led CANDELA spento, il controllo CL1 provvede ad arrestare la pompa (led MOTORE spento). In caso contrario, la fase di riempimento termina quando il livello della cisterna raggiunge il massimo, cioè led GALLEGGIANTE acceso. Il controllo CL1 provvederà a spegnere la pompa (led MOTORE spento) per riaccenderla non appena la cisterna avrà raggiunto il livello basso, cioè led GALLEGGIANTE spento, come descritto prima. Collegare il galleggiante in modo da avere un contatto chiuso quando la cisterna raggiunge il livello massimo.
Funzione led di segnalazione:
LED RETE: Acceso, indica che il circuito è alimentato
LED TEMP.TORE: Acceso, indica l’attivazione dal temporizzatore esterno
LED GALLEGGIANTE: Acceso, indica che l’acqua ha superato il livello del galleggiante
LED CANDELA: Acceso, indica che è presente acqua nella rete idrica
LED MOTORE: Acceso, indica contatto chiuso relè motore/pompa
