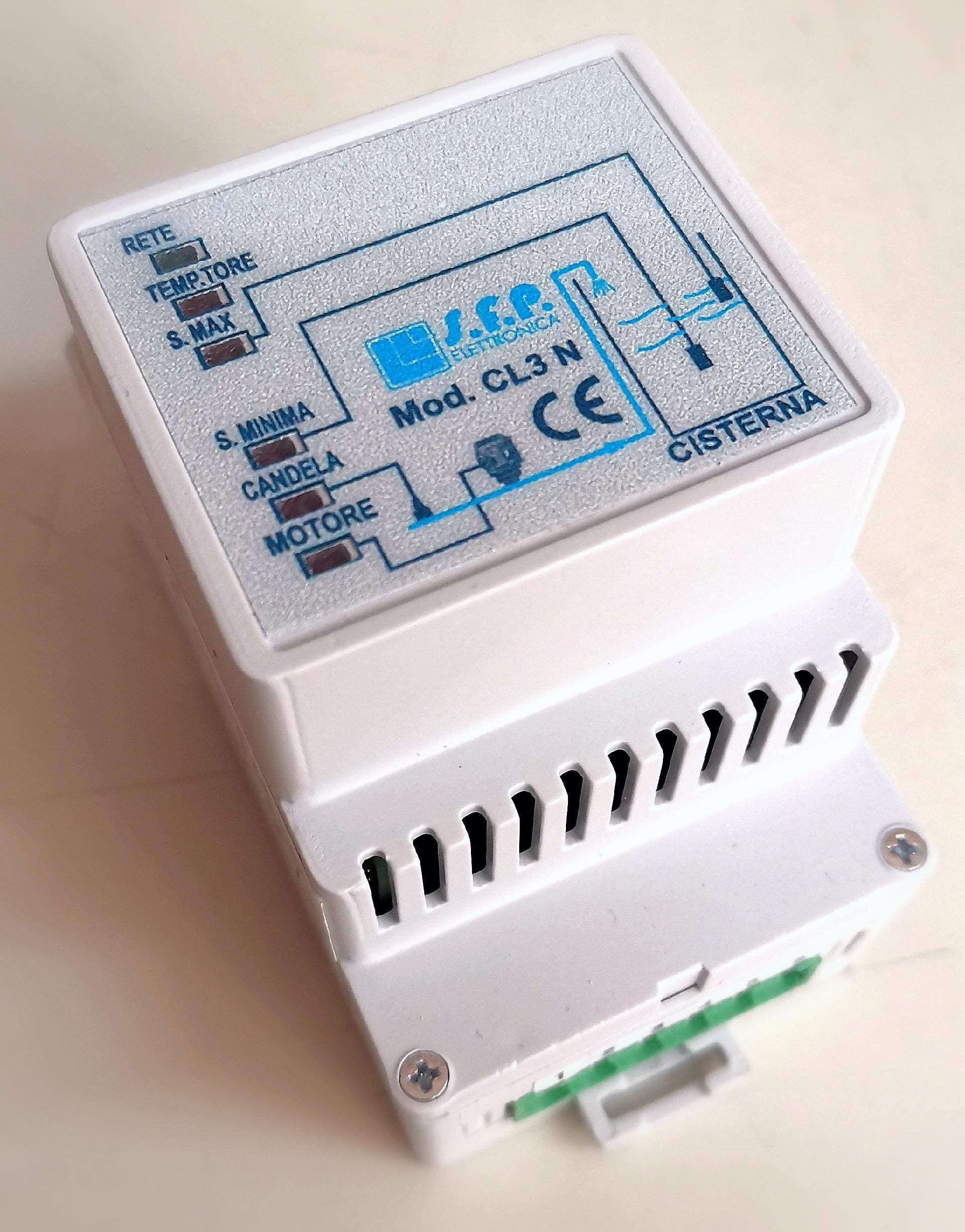

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - CL3N - 12/24V AC DC SFP Elettronica CL3N-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.

Il controllo di livello CL3N  gestisce l’accensione e lo spegnimento di un motore/pompa per permettere il riempimento di una cisterna, con acqua proveniente dalla rete idrica. Appositi led di segnalazione indicano inoltre lo stato di funzionamento ed il livello della cisterna.
DESCRIZIONE DEL FUNZIONAMENTO
Per la gestione della rete idrica è usata una sonda/candela.
Per la gestione della cisterna sono usate due sonde, minima e massima.
Quando la cisterna si trova a livello medio, cioè led S.MAX spento (il led S.MIN è indifferente) , se è presente l’acqua dalla rete idrica, cioè led CANDELA acceso (da 10 sec.), il controllo CL3N provvede ad avviare la pompa (led MOTORE acceso) iniziando così la fase di riempimento della cisterna. Durante la fase di riempimento della cisterna, se viene meno l’acqua dalla rete idrica, cioè led CANDELA spento (da 10 sec.),  il controllo CL3N provvede ad arrestare la pompa (led MOTORE spento).
In caso contrario, la fase di riempimento termina quando il livello della cisterna raggiunge il massimo, cioè led S.MIN acceso e led S.MAX acceso (da 10 sec.). Il controllo CL3N provvederà a spegnere la pompa (led MOTORE spento) per riaccenderla non appena la cisterna avrà raggiunto il livello medio, cioè led S.MAX spento (da 10 sec.) e led S.MIN acceso, come descritto prima.
FUNZIONE LED
LED RETE: Acceso, indica che il circuito è alimentato.
LED TEMP.TORE: Acceso, indica l’attivazione dal temporizzatore esterno.
LED S.MAX: Acceso, indica che l’acqua ha superato il livello massimo.
LED S.MIN: Acceso, indica che l’acqua ha superato il livello minimo.
LED CANDELA: Acceso, indica che è presente acqua nella rete idrica.
LED MOTORE: Acceso, indica contatto chiuso relè motore/pompa.
N.B. Il morsetto COM deve essere collegato sia alla massa della candela che alla sonda comune, che va posizionata in fondo alla cisterna.
A volte per problematiche costruttive della rete idrica o per presenza di aria nella tubatura, l’acqua non arriva a toccare la candela di rilevamento, per cui è necessario forzare l’attivazione della pompa per pochi minuti, in modo da permettere all’acqua di arrivare alla candela. Il dispositivo CL3, attraverso i morsetti 11, 12 e 13 è predisposto per attivare dall’esterno la pompa, indipendentemente dalla condizione della candela.
Il nostro dispositivo TC1, da collegare ai morsetti 11, 12 e 13,  è un temporizzatore ciclico che permette l’attivazione della pompa in modo ciclico per breve tempo.
In assenza del controllo TC1 si può collegare ai soli morsetti 11 e 13 un pulsante NA o l’uscita NA di un qualsiasi timer ciclico programmabile. Il led TEMP.TORE acceso, indica la forzatura del temporizzatore ciclico esterno.
