Il controllo di livello CL5CR indica con appositi led, il livello dell’acqua di una cisterna e di un recipiente, gestisce inoltre l’accensione e lo spegnimento di una pompa per permettere il riempimento del recipiente stesso.
DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione della cisterna sono usate due sonde, minima e massima.
Per la gestione del recipiente sono usate tre sonde, minima media e massima.
Quando il recipiente si trova al minimo, cioè led S.MIN.R. acceso e led S.MED.R. ed S.MAX.R. spenti (da 10 sec.), se il livello della cisterna non è al minimo, cioè led S.MIN.C. acceso, il controllo CL5CR provvede ad avviare la pompa (led MOTORE acceso) iniziando così la fase di riempimento del recipiente.
Durante la fase di riempimento del recipiente, se il livello della cisterna scende sotto il minimo, cioè led S.MIN.C. ed S.MAX.C. spenti, il controllo CL5CR provvede ad arrestare la pompa (led MOTORE spento).
In caso contrario, la fase di riempimento termina quando il livello del recipiente raggiunge il massimo, cioè led S.MIN.R. ,led S.MED.R. e led S.MAX.R. accesi (da 10 sec.). Il controllo CL5CR provvederà a spegnere la pompa (led MOTORE spento) per riaccenderla non appena il recipiente avrà raggiunto il livello minimo, cioè led S.MIN.R. acceso e led S.MED.R. ed S.MAX.R. spenti (da 10 sec.), come descritto prima.
I led di segnalazione delle sonde, quando sono accesi indicano che le stesse sono a contatto con l’acqua, viceversa se sono spenti, le sonde sono fuori dall’acqua.
Il led di segnalazione della pompa quando è acceso indica che la stessa è in funzione e viceversa.
Utilizzando i morsetti da 8 a 13, il controllo CL5CR può essere collegato in parallelo ad un altro CL5CR in modo da ripetere a distanza la segnalazione di livello cisterna.
N.B. Il morsetto COM deve essere collegato mediante sonda e posizionato sia in fondo alla cisterna che in fondo al recipiente

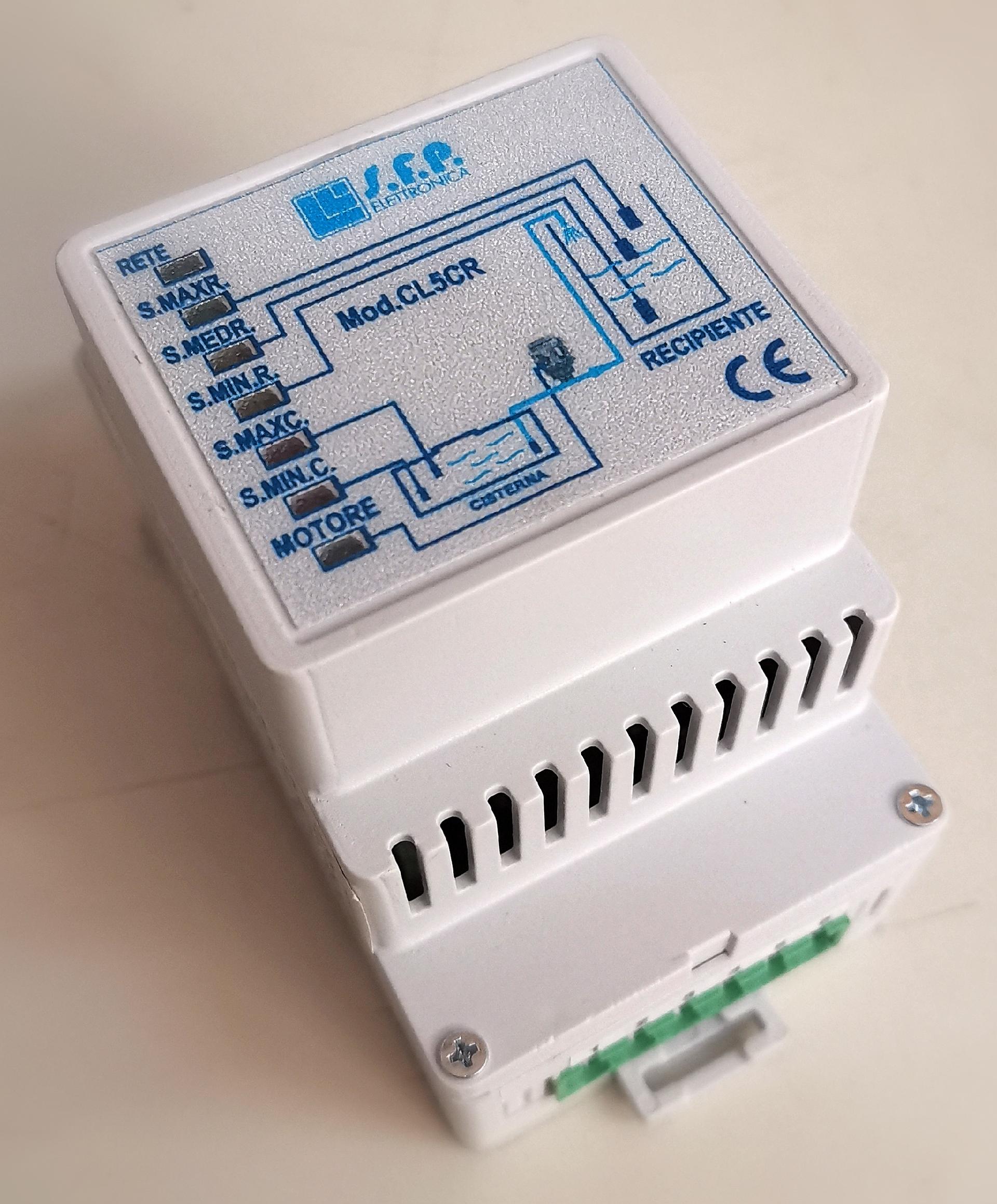

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - CL5CR SFP Elettronica CL5CR-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.
