Il controllo di livello CL5F controlla il riempimento di un recipiente attivando un motore di svuotamento. Appositi led di segnalazione indicano il livello del liquido e in caso di sovrappieno viene generato un allarme acustico con cicalino. Il controllo di livello CL5F si applica nel controllo di pozzi, cisterne e fosse imof dove necessita il controllo del sovrappieno.
DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione del recipiente sono usate cinque sonde, una S. Fine Acqua e quattro S. livello.
Quando la cisterna si trova a livello di svuotamento, cioè led LIV. 1 spento, il controllo CL5F provvede a disabilitare la pompa 1 (led MOTORE spento e contatto aperto ai morsetti 6 e 7).
Man mano che il recipiente si riempie, i led ne segnalano il livello. Quando l’acqua raggiunge il livello 4, cioè led LIV. 4 acceso, il controllo CL5F attiva la pompa 1 per lo svuotamento, cioè led MOTORE acceso. Il motore rimarrà acceso fino a quando il recipiente non si sarà svuotato, cioè led LIV.1 spento.
Nel caso in cui il motore non riuscisse a smaltire i liquidi, per ingresso eccessivo o per anomalia del motore stesso, il controllo provvede ad accendere la pompa 2 (contatto chiuso ai morsetti 4 e 5). Tale condizione è segnalata con l’accensione del led ALLARME con attivazione intermittente del cicalino.
La condizione di allarme rientra non appena il livello dell’acqua scende, cioè led ALLARME spento.
Funzione led di segnalazione:
LED ALLARME: Acceso, indica che l’acqua il livello di sovrappieno
LED LIV.4: Acceso, indica che l’acqua ha superato il livello massimo
LED LIV.3: Acceso, indica che l’acqua ha superato il livello medio
LED LIV.2: Acceso, indica che l’acqua ha superato il livello medio basso
LED LIV.1: Acceso, indica che l’acqua ha superato il livello minimo
LED MOTORE: Acceso, indica contatto chiuso relè motore/pompa 1
N.B. Il morsetto COM deve essere collegato mediante sonda e posizionato in fondo al recipiente.

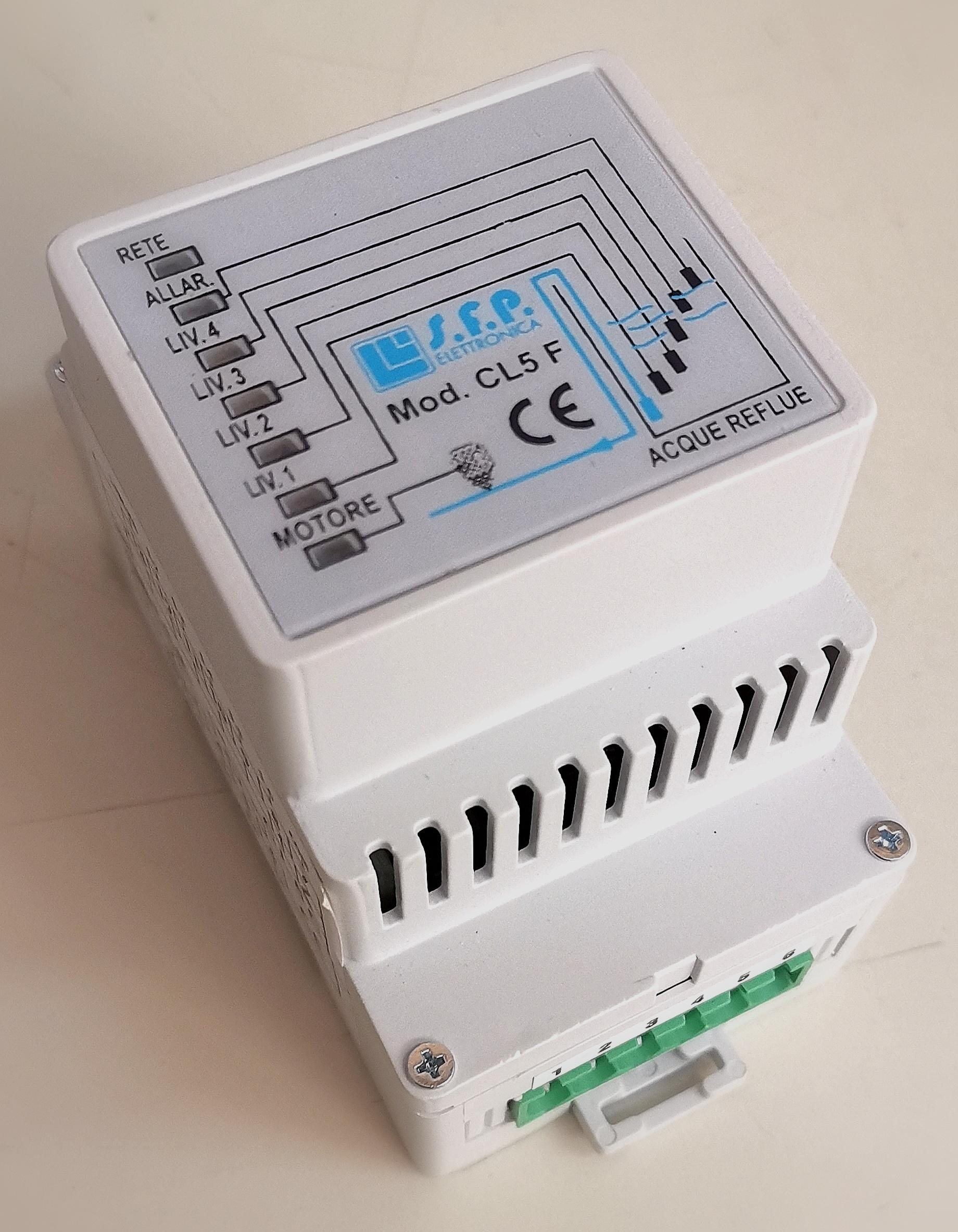

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - CL5F SFP Elettronica CL5F-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.
