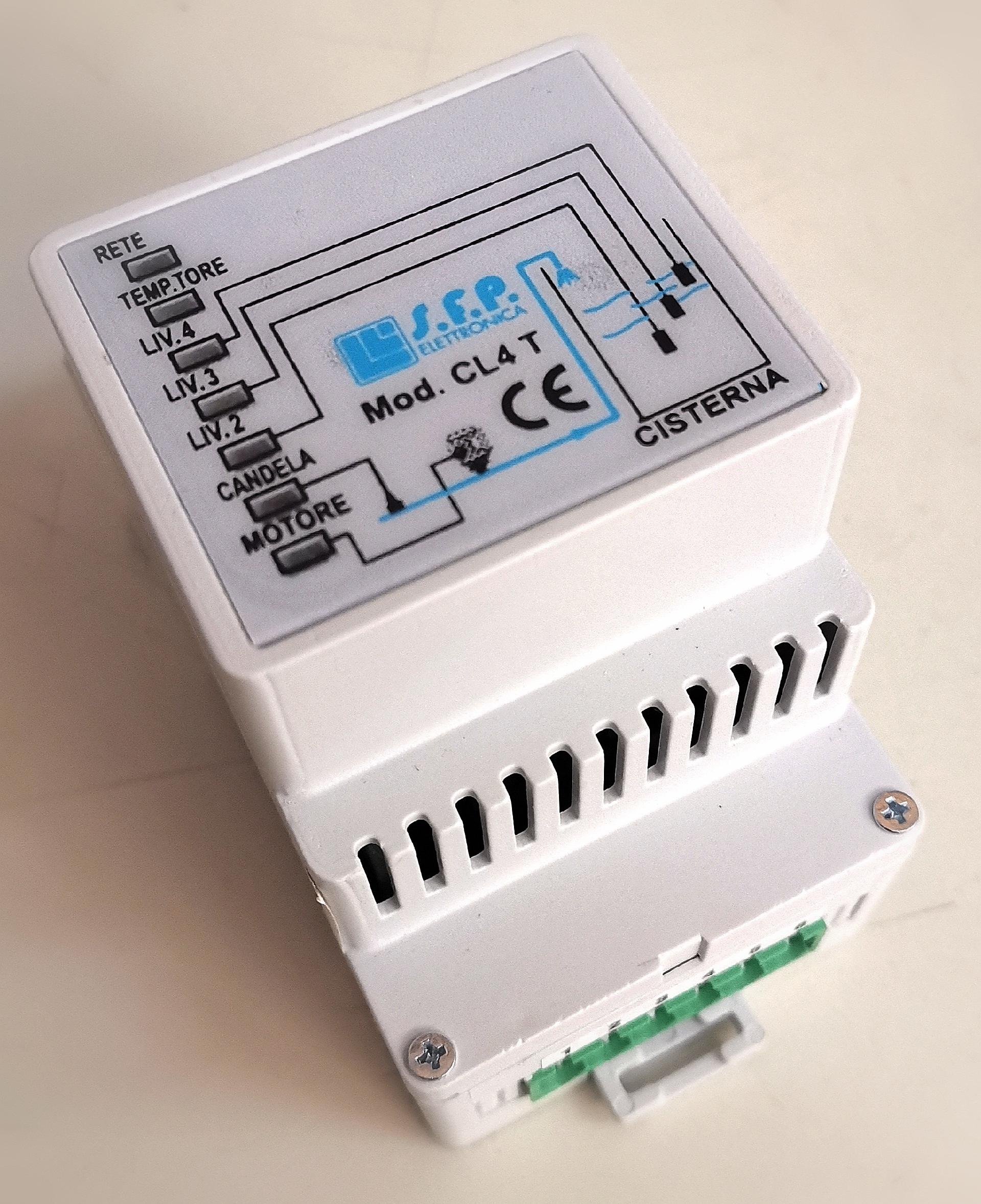

CENTRALINA DI COMANDO PER CONTROLLO DI LIVELLO - CL4T SFP Elettronica CL4T-CON EVENTUALI PERSONALIZZAZIONI DEL PRODOTTO ALLE TUE ESIGENZE.

Disponibilità immediata
€ 89,99 -25,00%
€ 67,49

Il controllo di livello CL4T  gestisce l’accensione e lo spegnimento di un motore/pompa per permettere il riempimento di una cisterna, con acqua proveniente dalla rete idrica. Al suo interno il CL4T include un temporizzatore ciclico per effettuare in automatico i tentativi di innesco della candela. Appositi led di segnalazione indicano inoltre lo stato di funzionamento ed il livello della cisterna.
DESCRIZIONE DEL FUNZIONAMENTO:
Per la gestione della rete idrica è usata una sonda/candela.
Per la gestione della cisterna sono usate tre sonde, minima media e massima.
Quando la cisterna si trova a livello di svuotamento, cioè led LIV.4 spento, se è presente l’acqua dalla rete idrica, cioè led CANDELA acceso (da 10 sec.), il controllo CL4T  provvede ad avviare la pompa (led MOTORE acceso) iniziando così la fase di riempimento della cisterna. Durante la fase di riempimento della cisterna, se viene meno l’acqua dalla rete idrica, cioè led CANDELA spento (da 10 sec.),  il controllo CL4T  provvede ad arrestare la pompa (led MOTORE spento).
In caso contrario, la fase di riempimento termina quando il livello della cisterna raggiunge il massimo, cioè led LIV.2 e LIV.3 accesi e led LIV.4 acceso (da 10 sec.). Il controllo CL4T  provvederà a spegnere la pompa (led MOTORE spento) per riaccenderla non appena la cisterna avrà raggiunto il livello necessario, cioè led LIV.4 spento (da 10 sec.). I led LIV.2 e LIV.3 indicano soltanto il livello dell’acqua nella cisterna.
Il controllo di livello CL4T  è inoltre dotato di un temporizzatore ciclico. Tramite i trimmer pausa e lavoro, collegati ai morsetti 8, 9 e 10 è possibile regolare la durata dell’accensione motore (lavoro led TEMP.TORE acceso) e la frequenza di tale accensione (pausa led TEMP.TORE lampeggiante). Il temporizzatore ciclico si attiva tramite il ponticello ai morsetti 6 e 7. È così possibile collegare a tali morsetti un timer, per programmare le ore del giorno in cui devono essere effettuati i tentativi di innesco candela.
Funzione led di segnalazione
LED RETE: Acceso, indica che il circuito è alimentato
LED TEMP.TORE: Acceso, indica temporizzatore ciclico in fase di lavoro,lampeggiante indica temporizzatore in fase di pausa
LED LIV.4: Acceso, indica che l’acqua ha superato il livello massimo
LED LIV.3: Acceso, indica che l’acqua ha superato il livello medio
LED LIV.2: Acceso, indica che l’acqua ha superato il livello minimo
LED CANDELA: Acceso, indica che è presente acqua nella rete idrica
LED MOTORE: Acceso, indica contatto chiuso relè motore/pompa
N.B. Il morsetto COM deve essere collegato sia alla massa della candela che alla sonda comune, che va posizionata in fondo alla cisterna.
